新能源 · 光电检测方案

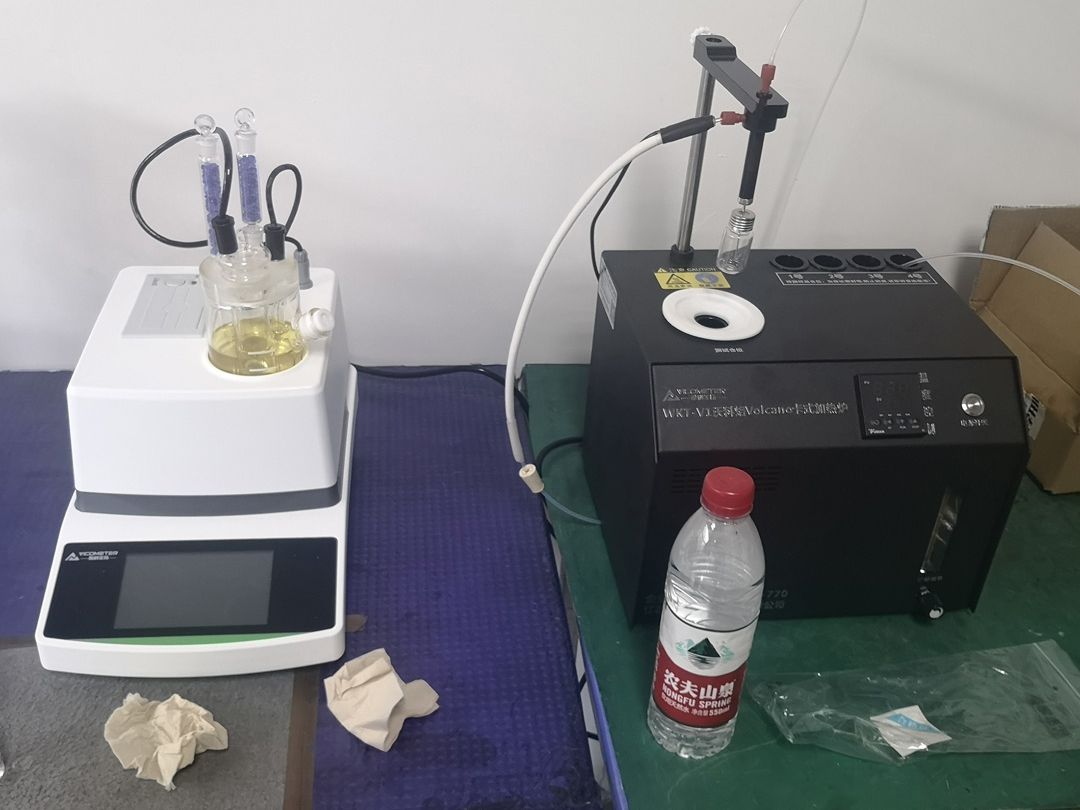

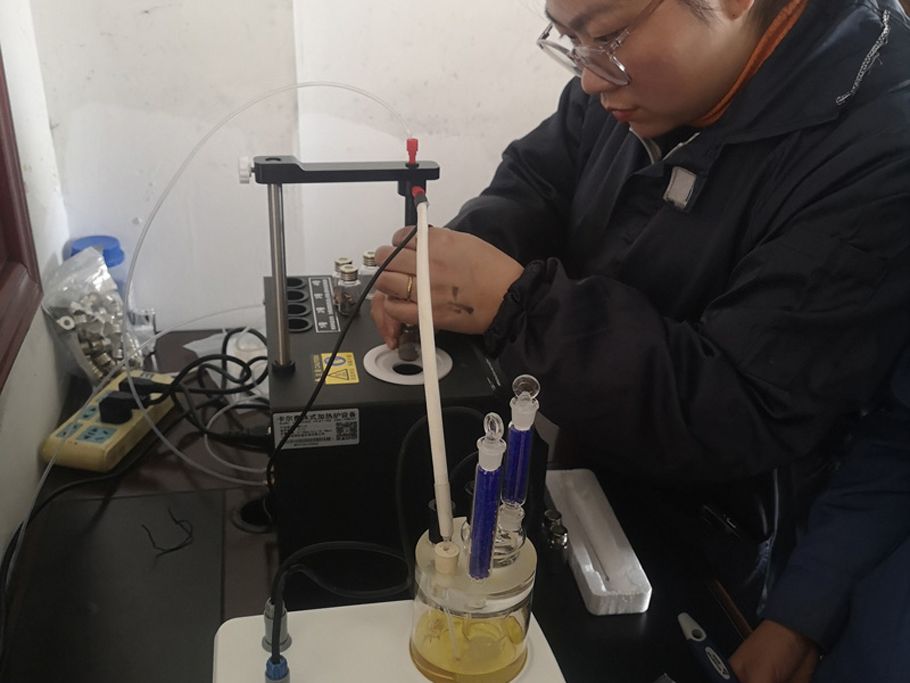

锂电行业的水分控制通常以 ppm 为单位。正极材料（三元、磷酸铁锂）常规要求含水 ≤300–500ppm，电解液要求 <20ppm。此类量级必须使用库仑法卡尔费休滴定仪，且样品中的水分多以表面吸附与晶格内结合两种形态存在，直接滴定难以完全释放，需配合卡氏加热炉在设定温度下气化导入。

卡氏加热炉的温度选择是关键参数：温度偏低水分释放不完全，温度偏高会引起样品分解产生干扰。我们通常建议按 120℃、150℃、180℃ 三个温度点做释放曲线，确认平台后再确定方法温度，并将该参数固化进方法库，保证批批检测的一致性。

对隔膜、PVDF、导电剂等含水率相对较高的辅材，卤素水分测定仪可在 5–10 分钟内给出结果，适合来料批检；浆料固含量同样用卤素水分仪的固含量模式测定，用于指导涂布面密度调整。

取样与环境保护同样决定数据可信度。我们建议配套密闭取样与手套箱操作方案，并配置标准水样做日常核查，把水分检测从「测得出」提升到「测得准、可复核」。
